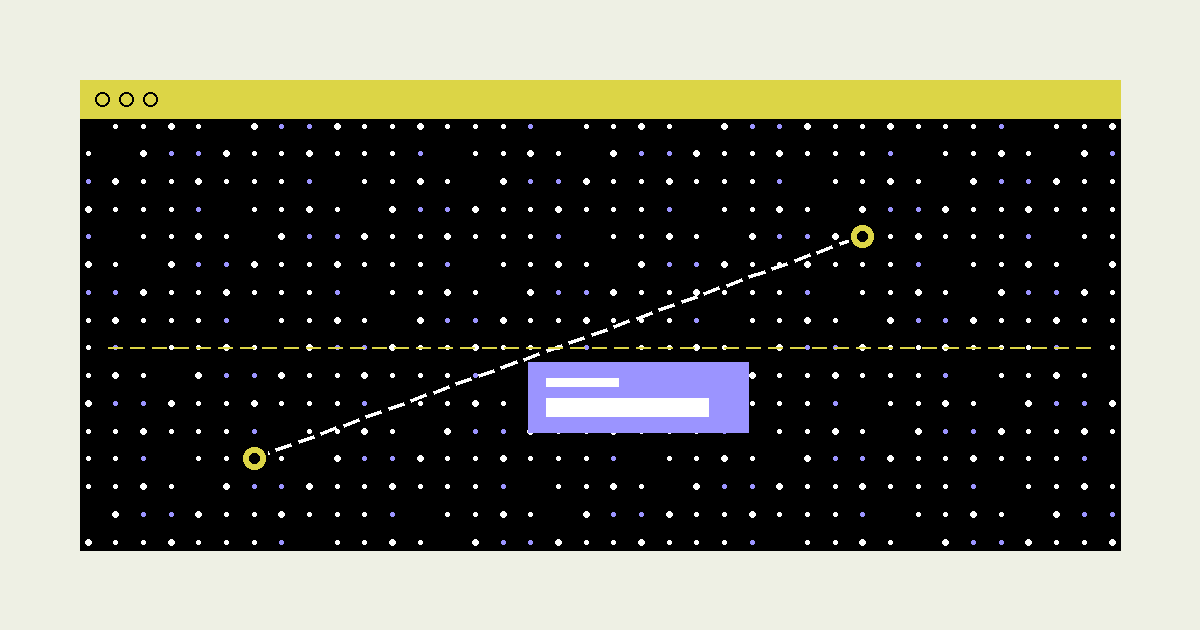

Punktwolkenviewer im Browser: messen, prüfen, weiterarbeiten

Was der Punktwolkenviewer eigentlich ist

Wenn du als Eigentümer, Hausverwaltung, Asset Manager oder Architekt mit Bestandsgebäuden arbeitest, willst du Maße schnell prüfen können — ohne Termin vor Ort, ohne CAD-Lizenz, ohne Spezialwissen. Genau dafür ist der Punktwolkenviewer da. Er macht den 3D-Laserscan deines Gebäudes im Browser bedienbar: anschauen, durchwandern, messen. Wenige Klicks, ein Maß.

Eine Punktwolke ist die Menge dreidimensional vermessener Punkte, die ein 3D-Laserscanner vor Ort aufgenommen hat. Jeder Punkt trägt seine X/Y/Z-Koordinaten, oft zusätzlich Farbe und Intensität. Der Punktwolkenviewer ist die Software-Oberfläche, die diese Punkte als räumliches Modell darstellt und dich zwischen ihnen messen lässt.

Der entscheidende Punkt liegt im Wort browserbasiert: Du brauchst keine Installation, keine Lizenz, keinen CAD-Arbeitsplatz. Du öffnest einen Link, dein Browser zeigt das Gebäude in 3D — und du kannst arbeiten. Damit ist der Viewer ein eigenes Werkzeug. Ein CAD-Programm ist ein Autorenwerkzeug für Planer. Ein PDF-Bestandsplan zeigt einen Zeichnungsstand zu einem festen Zeitpunkt. Der Viewer zeigt den Realbestand im Ist-Zustand des Scans — und lässt dich darin selbst messen.

Die fünf wichtigsten Mess-Funktionen am Bestand

Was du in einem typischen Punktwolkenviewer machst, lässt sich auf fünf Kernfunktionen verdichten. Sie decken einen Großteil der Mess-Fragen ab, die im Bestand auftauchen.

Wie genau ist eine Messung im Viewer wirklich?

Hier liegt eines der häufigsten Missverständnisse. Wer „die Genauigkeit des Scanners" liest, denkt: So genau ist auch meine Messung. Das stimmt nicht. Drei Ebenen der Genauigkeit gehören sauber getrennt.

Die Einzelpunkt-Genauigkeit ist die Hersteller-Spezifikation des Scanners — wie genau ein einzelner gemessener Punkt im Raum sitzt. Sie ist eine belastbare Hersteller-Aussage unter Laborbedingungen, sagt aber nichts darüber aus, wie genau dein Klick im Browser am Ende ist.

Die Registrierungs-Genauigkeit beschreibt, wie sauber die einzelnen Scan-Standorte zu einem Gesamtmodell zusammengeführt sind. Jeder Scan steht an mehreren Aufnahme-Punkten im Gebäude, alle Aufnahmen müssen ins gemeinsame Koordinatensystem eingerechnet werden. Diese Genauigkeit liegt in der Regel schlechter als die Einzelpunkt-Genauigkeit.

Die Mess-Genauigkeit am Viewer ist das, was du tatsächlich bekommst, wenn du zwei Punkte setzt und das Maß abliest. Sie ergibt sich aus Scan-Methode, Registrierung, Punktdichte am konkreten Objekt — und nicht zuletzt aus deiner Klick-Präzision.

Konkrete Millimeter-Versprechen für die Mess-Genauigkeit am Viewer wären unseriös, weil sie diese Faktoren ignorieren. Was du dir merken kannst: Eine Viewer-Messung ist deutlich belastbarer als ein Maß aus einem 30 Jahre alten Bestandsplan. Sie hat eine andere Verbindlichkeit als ein vermessungstechnisches Aufmaß durch einen Vermessungsingenieur. Für die meisten Alltags-Entscheidungen liegt sie genau in der richtigen Mitte.

Die typischen Mess-Fehler — und wie der Viewer sie verhindert

Drei Fehlerquellen kommen wieder und wieder vor. Jede lässt sich mit den Bordmitteln des Viewers vermeiden.

Punkt sitzt auf der Tapete statt auf der Wand. In jeder Punktwolke gibt es Streupunkte — auf Vorhängen, Bildern, Möbeln. Wer einen Mess-Punkt setzt, ohne hinzusehen, misst womöglich den Schrank vor der Wand statt der Wand selbst. Lösung: hinein-zoomen, gegebenenfalls die Schnittebene aktivieren, dann setzen.

Outlier in der Strecke. Manchmal liegt zwischen zwei Wänden ein einzelner Punkt im freien Raum — entstanden durch eine Reflexion oder einen vorbeilaufenden Menschen. Wer ihn versehentlich anklickt, bekommt ein Maß, das mit der Realität nichts zu tun hat. Lösung: die Mess-Linie kurz auf Plausibilität prüfen — passt die angezeigte Distanz zur visuellen Erwartung?

Ungeeignete Perspektive. Aus der Schräg-Ansicht werden Strecken optisch verzerrt — du klickst zwei Punkte, von denen du glaubst, sie liegen in einer Ebene, in Wirklichkeit aber nicht. Lösung: für saubere Maße den Viewer in eine orthogonale Ansicht (Draufsicht, Seitenansicht) bringen — oder die Schnittebene nutzen.

Die Schnittebene verdient noch einen Satz extra: Sie ist der wichtigste Genauigkeits-Helfer im Viewer. Wer einen Wand-zu-Wand-Abstand braucht, legt einen horizontalen Schnitt in mittlere Höhe — und sieht plötzlich nur noch die Wandanschnitte, ohne Möbel, ohne Schrägperspektive, ohne Streupunkte. Wenige Klicks, ein sauberes Maß.

Wann reicht der Viewer — und wann nicht?

Der Viewer ist ein Werkzeug mit klaren Stärken und klaren Grenzen. Drei Verbindlichkeits-Stufen helfen dir bei der Einordnung.

Stufe 1 — Eigenbedarf, Hausverwaltungs-Kommunikation, Handwerker-Briefing. Maße für die laufende Bewirtschaftung, für interne Klärung, für ein Handwerker-Angebot, für eine Mieter-Auskunft. Hier ist die Viewer-Messung das richtige Werkzeug. Du setzt die Schnittebene, prüfst das Maß auf Plausibilität, gibst die Zahl weiter.

Stufe 2 — CAD-Modellierung und Genehmigungs-Vorbereitung mit dem Architekten. Hier dient die Viewer-Messung als Vorinformation. Das eigentliche Maß für die CAD- oder IFC-Modellierung holt sich der Planer aus der direkten Arbeit mit der Punktwolke in seiner CAD-Software — der Viewer hilft euch im Vorlauf, die kritischen Stellen gemeinsam zu identifizieren.

Stufe 3 — Behördlich verbindliche Vorgänge. Sobald amtlicher Bezug, Grundbuch, Notariat oder Bauaufsicht ins Spiel kommen, sind eigenständige Leistungen gefragt: ein vermessungstechnisches Aufmaß durch einen öffentlich bestellten Vermessungsingenieur (ÖbVI), bei einer Aufteilung zusätzlich Aufteilungsplan plus Abgeschlossenheitsbescheinigung. Der Viewer kann die Vorrecherche unterstützen — er ersetzt diese Vorgänge nicht.

Der Viewer als Teil der Gebäudeplattform

Der Punktwolkenviewer steht bei SMART+AGILE nicht für sich allein. Er ist eine Funktion der Gebäudeplattform — der webbasierten Plattform, auf der alle Beteiligten am Gebäude die Bestandsdaten jederzeit verfügbar haben: Punktwolken, IFC-Modelle, CAD-Pläne, Flächenauswertungen, Bauteillisten.

Die Plattform zeigt im Browser auch die anderen Datenarten an — IFC-Modelle, CAD-Pläne, Flächenauswertungen, Bauteillisten — nach derselben Logik: Du öffnest die Plattform und arbeitest direkt am Realbestand.

Wichtig zur Einordnung: Du bekommst die Punktwolke immer auch als Datei in offenen Formaten (E57 oder LAS/RCS). Die Plattform ergänzt die Datei-Lieferung um den niedrigschwelligen Browser-Zugang für alle Beteiligten, die nicht selbst CAD aufmachen können oder wollen — Hausverwaltung, Handwerker, Architekten in der Vorphase, FM-Teams. Die Plattform ist DSGVO-konform, gehostet in der EU und herstellerunabhängig.

Damit verändert sich die Logik des Bestandsaufmaßes: Statt Maße aus einem PDF zu holen, das jemand vor Jahren gezeichnet hat, holst du sie aus dem Realbestand des letzten Scans — und zwar jederzeit, von jedem Browser aus.

Ein typischer Tag mit dem Viewer

Zwei anonymisierte Praxisbilder. Eines aus Bestandshalter-Sicht, eines aus Architekten-Sicht.

Eine Liegenschaftsverwaltung betreut ein älteres Schulgebäude. Der Hausmeister meldet, dass für eine neue Trennwand im Verwaltungstrakt der Maler ein Maß braucht. Die Sachbearbeiterin öffnet die Gebäudeplattform am Schreibtisch, navigiert zum Trakt, setzt zwei Klicks im Punktwolkenviewer — 4,76 m. Antwort an den Hausmeister in zwei Minuten. Der Vor-Ort-Termin entfällt.

Ein Architekt plant den Umbau eines mittelgroßen Bürogebäudes für einen neuen Mieter — ein Co-Working-Anbieter, der offene Flächen braucht. Der Architekt teilt sich den Plattform-Zugang vom Eigentümer und prüft im Punktwolkenviewer die lichten Höhen unter den Unterzügen, die Stützenraster und die Wand-zu-Wand-Maße im aktuellen Bestand. Innerhalb einer Stunde hat er die Plausibilität für seinen Vorentwurf — ohne den Aufmaß-Termin geöffnet zu haben. Den braucht er erst für die Detailplanung, mit dann gezielten Fragen.

Das ist die Kernidee. Der Viewer schiebt einen großen Teil der Routine-Mess-Fragen aus dem Vor-Ort-Termin in den Browser. Was vor Ort gemacht werden muss, wird mit besseren Vorinformationen gemacht.

Was du als nächstes tun kannst

Wenn dein Gebäude bereits per 3D-Laserscan erfasst ist, lohnt der Schritt in die Gebäudeplattform: Du holst Maße, statt sie aus alten PDFs herauszusuchen. Wenn dein Gebäude noch keinen aktuellen Scan hat, ist das der erste Schritt — alles Weitere setzt auf der Punktwolke auf.

Wenn du wissen willst, ob dein Anwendungsfall mit einem Scan und der Gebäudeplattform sinnvoll abgedeckt ist, vereinbare ein Erstgespräch.
