Was bedeutet Scan-to-BIM?
Wenn du als Architekt, Planer oder BIM-Manager mit Bestandsgebäuden arbeitest, brauchst du eine verlässliche Methode, wie aus einem Laserscan ein nutzbares BIM-Modell wird. Dieser Artikel erklärt den vollständigen Workflow.

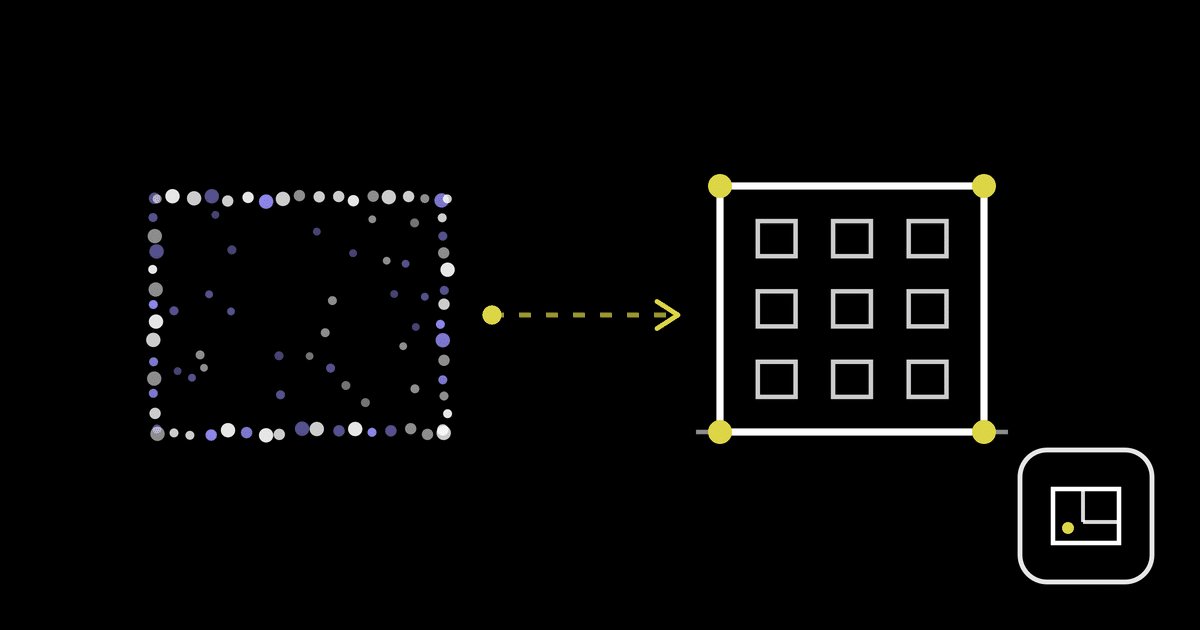

Der Scan-to-BIM Workflow beschreibt den strukturierten Prozess, aus 3D-Laserscan-Daten (Punktwolken) ein parametrisches Building Information Model (BIM) zu erstellen. Dabei wird die geometrische Realität, wie sie der Laserscanner erfasst hat, in ein strukturiertes digitales Modell überführt: Eine Wand wird zum definierten Bauteil mit exakter Geometrie und Beziehungen zu anderen Elementen.
Der Scan-to-BIM-Prozess ist das Bindeglied zwischen der physischen Welt des bestehenden Gebäudes und der digitalen Welt der modernen Planung. Er verwandelt Milliarden von unstrukturierten Messpunkten in eine strukturierte, bearbeitbare Datenbank — die Grundlage für die digitale Planung im Bestand.
Warum ein strukturierter Scan-to-BIM Workflow?
Der direkte Weg vom Laserscan zum BIM-Modell bietet gegenüber konventionellen Methoden entscheidende Vorteile:
- Aktualität: Das Modell basiert auf dem tatsächlichen Ist-Zustand, nicht auf möglicherweise veralteten Plänen
- Vollständigkeit: Die Punktwolke dokumentiert alles Sichtbare — Verformungen, nachträgliche Einbauten, Abweichungen vom Ursprungsplan
- Verifizierbarkeit: Jedes modellierte Bauteil kann gegen die Punktwolke geprüft werden
- Effizienz: Der Weg von der Datenerfassung zum fertigen Modell ist kürzer und weniger fehleranfällig als die konventionelle Bestandsaufnahme
Ein sauber aufgesetzter Scan-to-BIM Workflow macht aus einer Vielzahl unstrukturierter Messpunkte eine belastbare Planungsgrundlage — und ersetzt Bauchgefühl durch verifizierbare Daten.
Überblick
Der Scan-to-BIM-Workflow in sechs Schritten
Schritt 1: Projektdefinition und Anforderungsklärung
Bevor der Scan beginnt, müssen die Anforderungen an das BIM-Modell klar definiert sein. Die wichtigsten Parameter:
Level of Geometry (LOG)
Der geometrische Detaillierungsgrad bestimmt, welche Bauteile wie genau modelliert werden. International ist dafür oft die Bezeichnung LOD gebräuchlich. LOG 200 umfasst die grundlegende Gebäudegeometrie (Wände, Decken, Öffnungen), LOG 300 fügt exakte Abmessungen und Positionen hinzu, LOG 350 ergänzt Bauteilanschlüsse. Die LOG-Wahl beeinflusst direkt den Modellierungsaufwand und die Kosten.
Bei SMART+AGILE arbeiten wir in LOG 300 — geometrisch exakt, ohne Material- und Bauteileigenschaften und ohne TGA. Was das im Einzelnen heißt, liest du im Artikel LOG 300: was das Bestandsmodell zeigt und was nicht.
Vergleich
Drei Stufen, jede baut auf der vorigen auf
Modellierungsrichtlinie
Eine Modellierungsrichtlinie (Modeling Guide) definiert verbindlich, wie bestimmte Bauteile im Modell dargestellt werden. Beispiele: Werden Fenster als parametrische Familien mit detaillierten Rahmen modelliert oder als vereinfachte Öffnungen mit Glasfläche? Werden tragende Wände als geometrische Volumen ohne Schichtaufbau oder mit definierten Materialschichten modelliert?
Koordinatensystem und Georeferenzierung
Das Koordinatensystem des BIM-Modells muss vor Projektbeginn festgelegt werden. Bei Projekten mit Außenbezug (Lageplan, Anschluss an öffentliches Vermessungsnetz) ist eine Georeferenzierung erforderlich. Wann du sie brauchst und wann ein lokales System reicht, liest du im Artikel Georeferenzierung im Bestand.
Austauschformate und Software
Die Ziel-Software (Revit, Archicad, Allplan) und die geforderten Austauschformate (IFC, native Formate, DWG) bestimmen den Modellierungsansatz.
Schritt 2: Datenerfassung per 3D-Laserscan
Die eigentliche Scanaufnahme folgt einer systematischen Planung. In der Regel erfassen wir Gebäude mit einem Mobile-Mapping-System (NavVis VLX 2): Der Scanner wird durch das Gebäude getragen und nimmt kontinuierlich auf. Deshalb erfassen wir etwa 1.000 m² pro Stunde.
Scanplanung
Beim mobilen Scannen wird der Laufweg geplant, nicht der einzelne Standpunkt. Grundregeln:
- Jeder Raum wird begangen, auch Nebenräume, Keller und Dachgeschoss
- Laufwege bilden Schleifen: Die Rückkehr zu einem bereits erfassten Punkt stabilisiert die Registrierung
- Übergangsbereiche (Türdurchgänge, Flure, Treppenhäuser) werden langsam und vollständig begangen
- Türen stehen offen, alle Bereiche sind zugänglich
Durchführung
Der Operator trägt das Gerät durch das Gebäude. Das Verfahren heißt SLAM (Simultaneous Localization and Mapping): Der Scanner berechnet seine Position laufend mit, während er die Umgebung aufnimmt. Die Registrierung läuft damit schon während der Aufnahme. Personen im Bild erzeugen Störpunkte, deshalb sollten die Bereiche während der Begehung möglichst frei sein.
Den terrestrischen Laserscanner auf dem Stativ setzen wir nur im Einzelfall ein, zum Beispiel bei komplizierten Tragwerken. Dort wird Standpunkt für Standpunkt gescannt, mit Überlappung zwischen benachbarten Scans. Das ist im Detail genauer, dauert aber deutlich länger.
Ergänzende Messungen
Parallel zum Laserscan werden ergänzende Informationen erfasst: Raumnutzungen, Materialien (soweit sichtbar), vorhandene Beschriftungen, Auffälligkeiten wie Risse oder Feuchtigkeitsschäden. Diese Informationen fließen später in das BIM-Modell ein.
Schritt 3: Registrierung und Aufbereitung
Registrierung
Beim mobilen Scannen liefert der SLAM-Algorithmus bereits eine Vorausrichtung der Aufnahmestrecken. Wir kontrollieren sie, justieren nach und führen alle Strecken zu einer zusammenhängenden Gesamtpunktwolke zusammen. Bei terrestrischen Einzelscans richten ICP-Algorithmen (Iterative Closest Point) überlappende Geometrien automatisch aufeinander aus.
Qualitätskontrolle der Registrierung
Nach der Registrierung wird die Gesamtgenauigkeit geprüft. Die Kennwerte — mittlerer Punktabstand, maximale Abweichung, Standardabweichung — werden dokumentiert und mit den Projektanforderungen abgeglichen.
Bereinigung
Die registrierte Punktwolke wird von Störpunkten bereinigt: Personen, temporäre Objekte, Rauschpunkte an reflektierenden Oberflächen. Dieser Schritt ist wichtig für eine effiziente Modellierung — der Modellierer muss die relevante Gebäudegeometrie klar erkennen können.
Schritt 4: BIM-Modellierung
Die eigentliche Modellierung ist der arbeitsintensivste Schritt im Scan-to-BIM-Prozess. Sie erfordert sowohl technisches Können in der BIM-Software als auch baufachliches Wissen, um die Punktwolke korrekt zu interpretieren.
Modellierungsreihenfolge
Eine bewährte Reihenfolge für die Modellierung:
- Geschosse und Achsraster: Definition der Geschosshöhen und ggf. Strukturachsen als Modellierungsgrundlage
- Tragstruktur: Außenwände, tragende Innenwände, Stützen, Decken — die Primärkonstruktion als geometrisches Gerüst
- Sekundäre Bauteile: Nicht-tragende Innenwände, Brüstungen, Trennwände
- Öffnungen: Fenster und Türen mit korrekter Positionierung und Maßen
- Vertikale Erschließung: Treppen, Rampen, Aufzugsschächte
- Dach: Dachkonstruktion, Attiken, Dachaufbauten
- Sichtbare Installationen: Je nach LOG-Anforderung
- Raumbegrenzungen: Raumstempel mit Nutzungszuordnung für Flächenberechnungen
Herausforderungen bei der Bestandsmodellierung
Die Modellierung von Bestandsgebäuden stellt besondere Herausforderungen:
- Keine rechten Winkel: Bestandswände sind selten exakt rechtwinklig. Du musst entscheiden, ob geringe Abweichungen im Modell übernommen oder begradigt werden.
- Variable Wandstärken: Historische Mauerwerke haben häufig ungleichmäßige Wandstärken. Die Modellierung muss dokumentieren, ob Mittelwerte oder lokale Maxima verwendet werden.
- Verdeckte Konstruktionen: Hinter Verkleidungen, Abhangdecken oder Vormauerungen kann die Punktwolke die tatsächliche Konstruktion nicht erfassen. Solche Bereiche werden im Modell gekennzeichnet.
- Bauteilidentifikation: In der Punktwolke sind alle Oberflächen gleichwertig — du musst entscheiden, ob ein Vorsprung eine tragende Wand, ein Kamin oder ein Installationsschacht ist.
Schritt 5: Qualitätssicherung
Die Qualitätssicherung ist der kritische letzte Schritt vor der Auslieferung:
Überblick
Zehn Prüfschritte in vier Gruppen
Geometrischer Abgleich (Scan vs. Modell)
Das BIM-Modell wird mit der Punktwolke überlagert. Für jedes Bauteil wird die Abweichung zwischen Modell und Scan geprüft. Typische Toleranzen in der Branche liegen bei rund 10–15 mm für Wände und Decken und bei rund 5 mm für Anschlüsse und Öffnungen. Welche Toleranzen für dein Projekt gelten, klären wir vor Beginn der Modellierung.
Clash Detection
Ein automatischer Clash-Detection-Lauf identifiziert Modellierungsfehler: Bauteile, die sich durchdringen, Lücken zwischen Wänden und Decken, fehlende Anschlüsse. Jeder Clash wird analysiert und korrigiert.
Flächenplausibilisierung
Die aus dem Modell berechneten Flächen werden gegen Stichprobenmessungen in der Punktwolke plausibilisiert. Abweichungen über 2% werden untersucht.
Dokumentation
Die gesamte Qualitätssicherung wird in einem QS-Bericht dokumentiert: verwendete Verfahren, erreichte Genauigkeiten, behandelte Sonderfälle, verbleibende Einschränkungen.
Schritt 6: Ableitung und Lieferung
Aus einem fertigen BIM-Modell lassen sich verschiedene Ergebnisse ableiten:
- 2D-Pläne: Grundrisse, Schnitte, Ansichten direkt aus dem Modell
- Flächenberechnungen: DIN 277, WoFlV, MF-GIF 2023 automatisch aus dem Modell
- Raumbuch: Tabellarische Aufstellung aller Räume mit Flächen, Nutzungen, Geschoss
- IFC-Export: Herstellerneutrales Austauschformat (buildingSMART Standard) für die Weiterverwendung
Bei SMART+AGILE bündeln wir diese Ergebnisse in fünf klar definierten Datenpaketen — du wählst, was du brauchst, und bekommst genau das geliefert.
Typische Projektlaufzeiten
Die Gesamtlaufzeit eines Scan-to-BIM-Projekts hängt von Gebäudegröße, Komplexität und LOG ab. Der Scan vor Ort ist dabei der kürzeste Teil: Mit dem mobilen Scanner erfassen wir etwa 1.000 m² pro Stunde. Den größten Anteil hat die Modellierung.
| Gebäudetyp | Fläche | Scan vor Ort | Modellierung | Gesamt |
|---|---|---|---|---|
| Mehrfamilienhaus | 800 m² | bis 1 Stunde | 4–6 Tage | 1,5 Wochen |
| Büroetage | 500 m² | unter 1 Stunde | 5–7 Tage | 2 Wochen |
| Bürogebäude | 3.000 m² | ca. 3 Stunden | 15–20 Tage | 4–5 Wochen |
| Industriehalle | 5.000 m² | ca. 5 Stunden | 10–15 Tage | 3–4 Wochen |
| Komplexes Bestandsgebäude | 10.000 m² | ca. 10 Stunden | 25–40 Tage | 6–8 Wochen |
Richtwerte, keine Zusage. Die Scan-Zeit folgt aus unserer Leistung von etwa 1.000 m² pro Stunde. Die Dauer für dein Objekt klären wir im Angebot.
Automatisierung und KI im Scan-to-BIM Workflow
Der Scan-to-BIM-Prozess wird zunehmend durch Automatisierung und künstliche Intelligenz unterstützt:
- Automatische Wanderkennung: KI-Algorithmen identifizieren Wandflächen in der Punktwolke und erstellen erste Wandobjekte automatisch
- Fenster- und Türerkennung: Machine-Learning-Modelle erkennen Öffnungen und klassifizieren sie nach Typ
- Rohrleitungserkennung: Automatische Erkennung und Modellierung von zylindrischen Objekten (Rohrleitungen, Kanäle)
Trotz dieser Fortschritte erfordert Scan-to-BIM nach wie vor erfahrene menschliche Modellierer für die Qualitätssicherung, die Interpretation unklarer Bereiche und die korrekte Bauteilzuordnung. Die Automatisierung beschleunigt den Prozess. Das baufachliche Urteil bleibt zentral.
Fazit: Der Scan-to-BIM Workflow als Standard
Scan-to-BIM ist ein etablierter, strukturierter Prozess, der Bestandsgebäude in die digitale Welt überführt. Die Qualität des Ergebnisses hängt von der Sorgfalt in jedem einzelnen Schritt ab — von der Scanplanung über die Modellierung bis zur Qualitätssicherung.
Bei SMART+AGILE bekommst du den gesamten Scan-to-BIM-Workflow aus einer Hand: Von der Vor-Ort-Erfassung über die Modellierung bis zur Auslieferung des fertigen Datenpakets. Standardisierte Prozesse, dokumentierte Qualitätssicherung und ein klarer Lieferumfang sorgen dafür, dass du genau weißt, was du bekommst.
Wenn du wissen willst, in welchem Datenpaket dein Anwendungsfall am besten aufgehoben ist, schau dir die Übersicht der fünf SMART+AGILE-Datenpakete an.
