Bestandsplan aus Punktwolke erstellen lassen
Grundriss · Schnitt · Ansicht · DWG und PDF

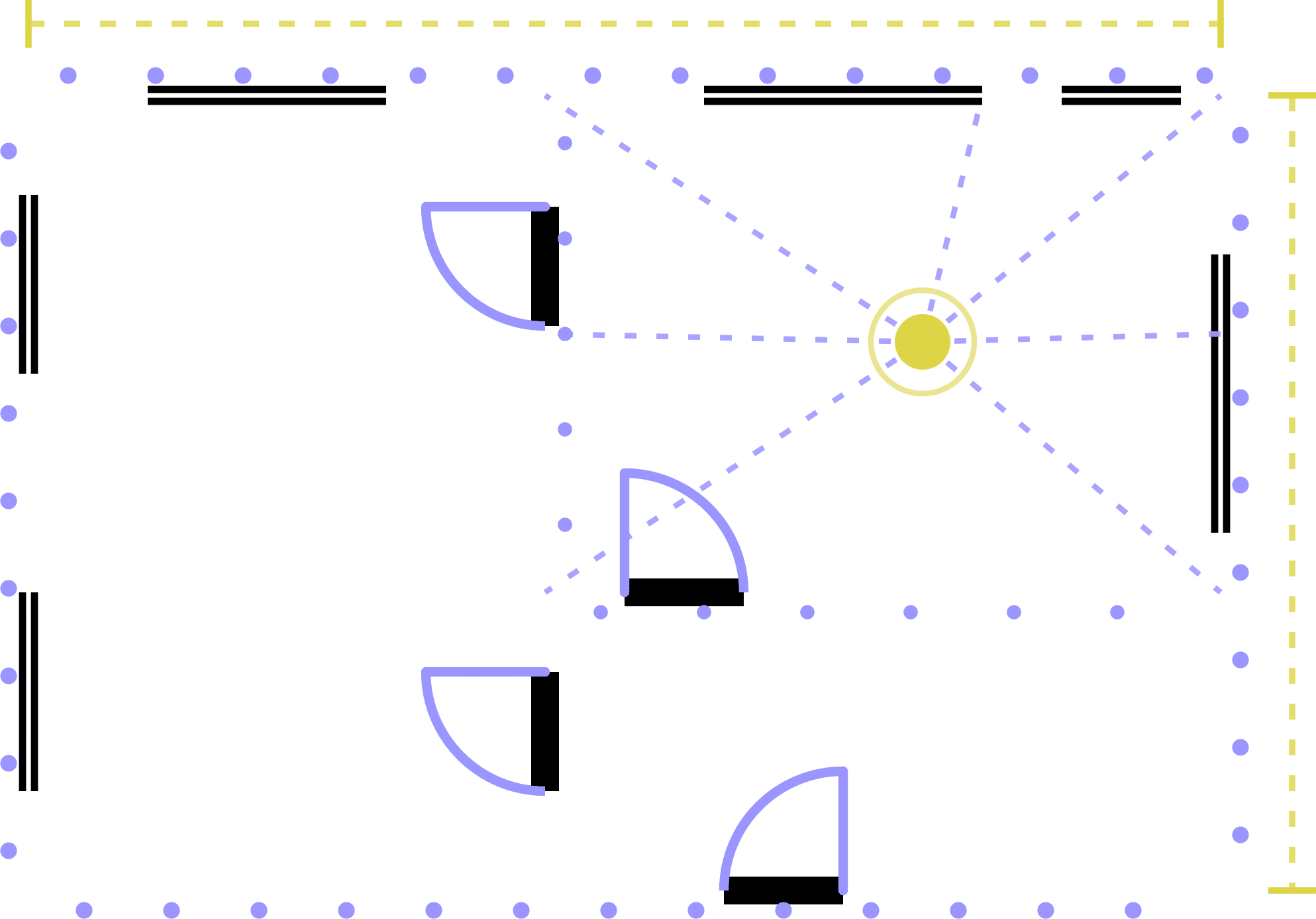

Aus der 3D-Punktwolke eines Laserscans entsteht der maßhaltige Bestandsplan. SMART+AGILE erfasst dein Gebäude vor Ort als Punktwolke und leitet daraus die CAD-Pläne ab, als DWG und PDF.
Maßhaltige Bestandspläne, abgeleitet aus der 3D-Punktwolke des Laserscans, als DWG und PDF.
Maßhaltige Bestandspläne in Grundriss, Schnitt und Ansicht als DWG und PDF. Optional dazu ein IFC-Modell in LOG 300.
Konkretes Angebot ohne Verpflichtung auf Basis deiner Objektdaten.
Wie aus der Punktwolke ein Bestandsplan wird
Beim Scan entsteht zuerst die Punktwolke, eine dichte 3D-Erfassung des Gebäudes. Aus dieser Punktwolke zeichnen wir die maßhaltigen Bestandspläne ab, sodass Grundriss, Schnitt und Ansicht auf den realen Messpunkten beruhen.
SMART+AGILE erfasst deinen Bestand vor Ort per Mobile Mapping: Ein mobiler 3D-Laserscanner wird durch das Gebäude getragen und erfasst die Geometrie kontinuierlich während der Begehung, in einem Durchgang über alle Geschosse. Aus der registrierten Punktwolke modellieren wir das Gebäude und leiten daraus die maßhaltigen Bestandspläne in Grundriss, Schnitt und Ansicht ab.
Die Erfassung liefert eine lückenlose, registrierte Punktwolke aus Millionen Messpunkten über alle Geschosse. Für die Bestandsplanung ist das die passende Grundlage: belastbar für Architektur, Fachplanung und Gewerke, und deutlich verlässlicher als Ableitungen aus alten Bauakten.
Jetzt Angebot anfordern: Bestandspläne für deinen Bestand
Wenige Angaben zu deinem Objekt reichen für ein konkretes Angebot. Unverbindlich und ohne versteckte Kosten.
Lieber erst sprechen oder eine andere Anfrage stellen?
Worauf es beim Plan aus der Punktwolke ankommt
Drei Punkte rund um den Weg von der Punktwolke zum Plan.
Punktwolke als Basis
Die Punktwolke bildet das Gebäude in dichter 3D-Auflösung ab. Der Plan, der daraus entsteht, beruht auf Millionen realer Messpunkte statt auf einzelnen Handmaßen oder Annahmen.
Ableitung der Pläne
Aus der registrierten Punktwolke modellieren wir das Gebäude und leiten Grundriss, Schnitt und Ansicht ab, maßhaltig und konsistent. Jeder Plan wird gegen die Punktwolke geprüft.
Punktwolke plus Plan
Wenn du die Punktwolke selbst weiterverwenden willst, liefern wir sie zusätzlich zu den Plänen im Format E57. So hast du die registrierte Gesamtpunktwolke und die fertige Zeichnung.
Was du nach der Erfassung bekommst
Bei SMART+AGILE bekommst du dein Datenpaket aus einer Hand: ein klar definierter Lieferumfang, du wählst, was du brauchst, und bekommst genau das geliefert.
Datenpaket CAD-Pläne
Maßhaltige Bestandspläne in Grundriss, Schnitt und Ansicht mit Außenbemaßung, Höhenangaben, Fensteröffnungen und Raumbeschriftung. Übergabe als DWG und PDF, Maßstab 1:100.
IFC-Modell
Wenn deine Planung ein 3D-Modell verlangt, bekommst du zusätzlich das 3D-Bestandsmodell als IFC in LOG 300. So arbeiten Architektur und Fachplanung auf demselben Bestand.
Flächen nach DIN 277 oder WoFlV
Für Vermarktung, Verwaltung oder Aufteilung ergänzen wir die Bestandspläne um Flächenpläne je Geschoss und eine Flächentabelle nach DIN 277 oder WoFlV, übergeben als PDF und XLS.
Du brauchst Bestandspläne aus einer Punktwolke?
Hol dir ein konkretes Angebot, unverbindlich und ohne versteckte Kosten.
Wie wir starten: von der Anfrage bis zur Lieferung
Erstkontakt: wenige Angaben reichen
Für ein konkretes Angebot brauchen wir am Anfang nur die Eckdaten deines Objekts: Gebäudeart, Lage, Anzahl der Einheiten und die ungefähre Bruttogrundfläche. Eigentumsverhältnisse, Zugang und vorhandene Bestandsunterlagen klären wir, sobald der Termin steht. Vor dem Angebot ist das nicht nötig.
Vor-Ort-Begehung
Vor Ort erfassen wir das Gebäude per Mobile Mapping in einem systematischen Durchgang durch alle Räume, berührungsfrei und im laufenden Betrieb. Die Räume müssen dafür weder leer noch unbewohnt sein. Den Zeitrahmen für dein Objekt nennen wir mit dem Angebot.
Auswertung und Lieferung
Nach der Begehung registrieren wir die Punktwolke, modellieren daraus das Gebäude und leiten die maßhaltigen Bestandspläne ab. Jeder Plan wird gegen die Punktwolke geprüft. Du erhältst dein Datenpaket strukturiert als DWG und PDF, optional mit IFC-Modell in LOG 300 und Flächen nach DIN 277 oder WoFlV.
Du willst deinen Bestandsplan aus der Punktwolke erstellen lassen?
Hol dir ein konkretes Angebot für deine Bestandspläne, unverbindlich und ohne versteckte Kosten.
Häufige Fragen zu Bestandsplänen für deinen Bestand
Was kostet die Erstellung von Bestandsplänen für deinen Bestand?
Der Aufwand hängt von Gebäudegröße, Anzahl der Einheiten, Zugänglichkeit und den gewählten Bausteinen ab. Wir kalkulieren flächenabhängig in m²-Staffeln, größere Objekte werden anteilig günstiger. Du erhältst nach deiner Anfrage ein konkretes Angebot auf Basis deiner Objektdaten, unverbindlich und ohne versteckte Kosten.
Bekomme ich auch die Punktwolke selbst?
Auf Wunsch ja. Standard sind die abgeleiteten CAD-Pläne. Wenn du die Punktwolke selbst weiterverarbeiten willst, liefern wir sie zusätzlich, zum Beispiel im Format E57.
Warum reichen meine alten Pläne nicht?
Alte Bauakten geben oft den Planungsstand wieder, nicht den gebauten und über die Jahre veränderten Zustand. Wände wurden versetzt, Öffnungen geschlossen, Anbauten ergänzt. Eine Vor-Ort-Erfassung bildet den realen Ist-Zustand ab.
In welchem Format bekomme ich die Bestandspläne?
Standard ist die bearbeitbare CAD-Datei im DWG-Format, zusätzlich als PDF zum direkten Teilen. DWG lässt sich in praktisch jeder gängigen CAD-Software öffnen und weiterbearbeiten.
Kann ich auch ein 3D-Modell bekommen?
Ja. Als optionalen Baustein bekommst du das 3D-Bestandsmodell im offenen IFC-Format in LOG 300, als reines Geometriemodell ohne Material- und Bauteileigenschaften. Mehr dazu auf unserer Seite zur BIM-Modellierung im Bestand.
Müssen die Räume beim Aufmaß leer oder unbewohnt sein?
Nein. Die Erfassung per Mobile Mapping läuft im bewohnten oder genutzten Zustand, in einem Durchgang durch alle Räume. Niemand muss ausziehen oder den Betrieb unterbrechen.
Arbeitet SMART+AGILE bundesweit?
Ja. Wir erfassen Bestandsgebäude bundesweit. Größenordnung und Zugänglichkeit deines Objekts entscheiden über den Begehungs-Ablauf.
