CAD-Plan für Industrie und Hallen

Du brauchst bearbeitbare CAD-Pläne deiner Industriehalle oder deines Produktionsgebäudes. SMART+AGILE erfasst das Objekt vor Ort und liefert die CAD-Pläne als DWG und PDF.

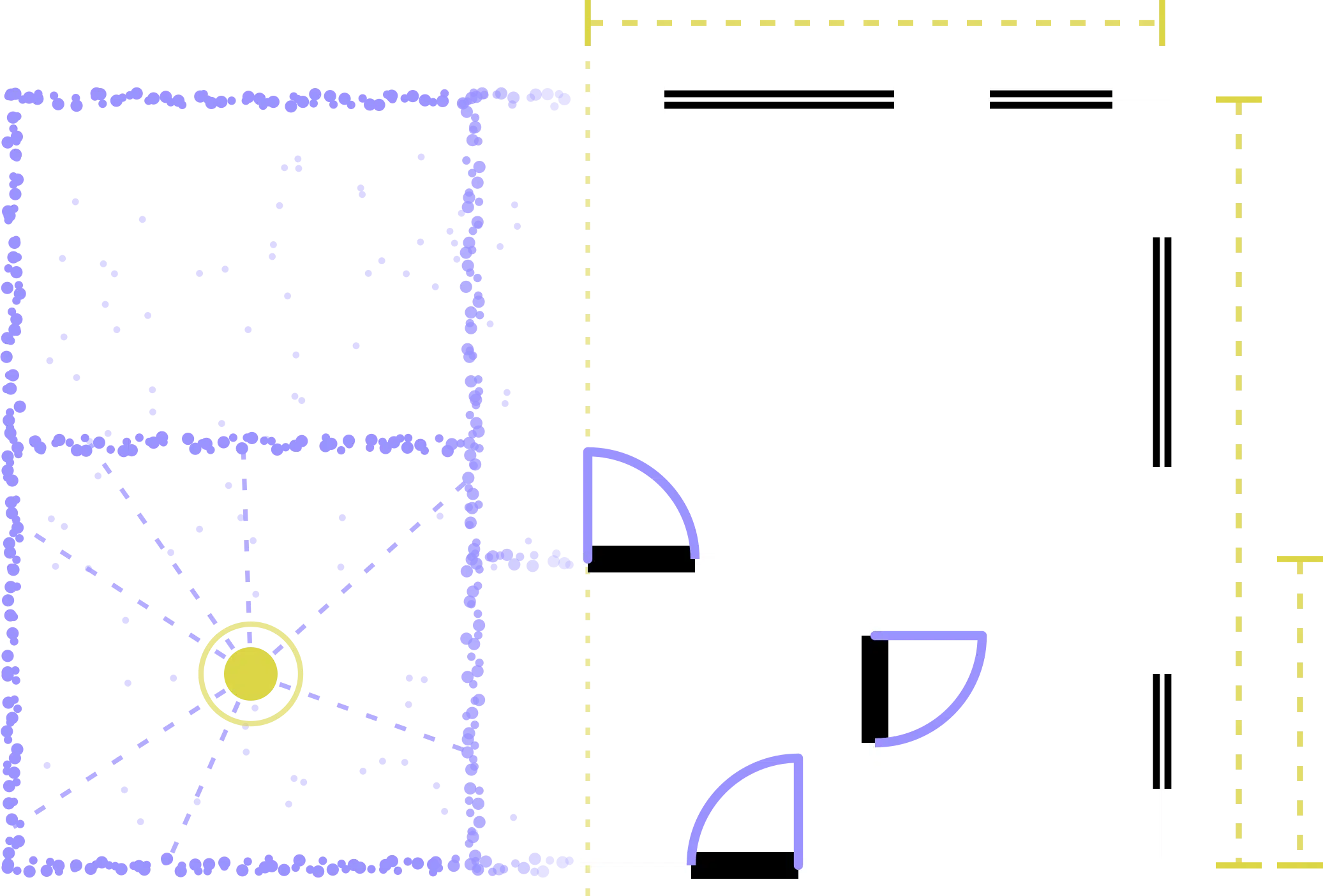

CAD-Pläne: links ein Gebäude, rechts der daraus erstellte bearbeitbare CAD-Plan mit Wandlinien und Maßketten.

Worum geht’s

Bearbeitbare CAD-Pläne deiner Industrie- oder Hallengebäude als DWG und PDF, aus einer Vor-Ort-Erfassung.

Was du bekommst

CAD-Pläne in Grundriss, Schnitt und Ansicht als bearbeitbare DWG-Datei und als PDF. Optional als 3D-Bestandsmodell (BIM-ready).

Wie’s weitergeht

Konkretes Angebot ohne Verpflichtung auf Basis deiner Objektdaten.

CAD-Pläne für Industrie, bearbeitbar im DWG-Format

Industrie- und Hallengebäude haben große Spannweiten und Höhen. Als bearbeitbare CAD-Pläne liegen Geometrie und Tragstruktur vor, als Grundlage für Umnutzung, Erweiterung und Instandhaltung.

SMART+AGILE erstellt deine CAD-Pläne aus einer Erfassung vor Ort. Mit dem körpergetragenen NavVis VLX wird dein Gebäude während der Begehung aufgenommen, daraus zeichnen wir die maßhaltigen CAD-Pläne in Grundriss, Schnitt und Ansicht.

Die Genauigkeit der Erfassung liegt nach Hersteller-Spezifikation typischerweise bei wenigen Millimetern bis ein bis zwei Zentimetern, abhängig von Objekt und Bedingungen. Du bekommst das Ergebnis als bearbeitbare DWG-Datei, lesbar in praktisch jeder gängigen CAD-Software, ergänzt um ein PDF.

Jetzt Angebot anfordern: CAD-Plan für dein Industriegebäude anfragen

Drei Angaben reichen für ein konkretes Angebot. Zeitnah und unverbindlich.

Pflichtfeld

Schritt 1 von 3

Gebäude & Objekt(e)

Falls keine vorhanden: 0 eintragen.

Falls keine vorhanden: 0 eintragen.

Bitte an die Hausnummer denken — das hilft deinem Angebot. Bei mehreren Objekten alle Anschriften angeben.

BGF = Grundfläche nach Außenmaßen × alle Geschosse (z. B. KG + EG + OG + DG), inkl. Wände & Treppenhaus.

Schritt 2 von 3

Zusatzleistungen (optional)

✓ Datenpaket CAD-Pläne
Schritt 3 von 3

Kontakt

Danke — deine Anfrage ist raus. ✓

Wir prüfen deine Angaben und melden uns mit einem klaren Angebot.

Lieber erst sprechen oder eine andere Anfrage stellen?

Worauf es bei Industrie und Hallen ankommt

Drei Punkte sind hier wichtig.

Volumen, Höhe, Spannweite

Schnitt und Grundriss erfassen die großen Höhen und Spannweiten maßhaltig als CAD-Geometrie.

Trag- und Stahlkonstruktion

Stützen, Binder und Träger werden in ihrer Lage abgebildet, als bearbeitbare Grundlage für Statik und Umbau.

Bearbeitbar als DWG

Du erhältst die Pläne als DWG und PDF zur direkten Weiterverarbeitung.

Was du bekommst

Bei SMART+AGILE bekommst du dein Datenpaket aus einer Hand: ein klar definierter Lieferumfang, du wählst, was du brauchst, und bekommst genau das geliefert.

Datenpaket CAD-Pläne

Standard-Lieferumfang sind die maßhaltigen CAD-Pläne in Grundriss, Schnitt und Ansicht als bearbeitbare DWG-Datei, ergänzt um PDF. Standardmaßstab ist 1:100. Du erhältst die Dateien strukturiert: klare Layer-Logik, eindeutige Benennung, eine aktuelle Version.

Auf Wunsch: Layer-Struktur nach deinen Vorgaben

Auf Wunsch richten wir die Zeichnung nach deiner Layer- und Benennungslogik ein, damit sie sich nahtlos in deine bestehende CAD-Umgebung einfügt.

Optionaler Baustein: 3D-Bestandsmodell (BIM-ready)

Wenn du dreidimensional weiterarbeitest, liefern wir zusätzlich ein 3D-Bestandsmodell (BIM-ready) als weißes Geometriemodell im offenen IFC-Format.

Du brauchst CAD-Pläne für dein Industriegebäude?

Hol dir ein konkretes Angebot, zeitnah und ohne Verpflichtung.

Jetzt Angebot unverbindlich anfordern
Informationen anfordern
Erstgespräch vereinbaren

Wie wir starten: von der Anfrage zur CAD-Datei

Erstkontakt: drei Angaben reichen

Für ein konkretes Angebot brauchen wir am Anfang drei Angaben: die Lage des Objekts, die ungefähre Bruttogrundfläche und die Anzahl der Einheiten. Zugang und vorhandene Unterlagen klären wir, sobald der Termin steht.

Erfassung vor Ort

Ein Vermesser durchläuft mit dem körpergetragenen NavVis VLX das Gebäude systematisch, mit eigenem Team oder eingespieltem Scan-Partner, je nach Objekt und Region. Mieter müssen die Räume nicht verlassen, weil die Blur-Funktion Personen auf den Panoramabildern automatisch unkenntlich macht.

CAD-Pläne zeichnen und liefern

Aus den erfassten Daten zeichnen wir die maßhaltigen CAD-Pläne und prüfen sie in der Qualitätssicherung. Du erhältst sie als bearbeitbare DWG und als PDF, strukturiert übergeben, auf Wunsch nach deiner Layer-Logik und ergänzt um das 3D-Bestandsmodell.

Häufige Fragen zu CAD-Plänen

Was kostet es, CAD-Pläne für ein Industriegebäude erstellen zu lassen?

Der Aufwand hängt von Gebäudegröße, Anzahl der Einheiten, Zugänglichkeit und den gewählten Bausteinen ab. Du erhältst nach deiner Anfrage ein konkretes Angebot auf Basis deiner Objektdaten, zeitnah und ohne Verpflichtung.

Worin unterscheiden sich CAD-Pläne von Bestandsplänen?

Inhaltlich sind es oft dieselben Pläne deines Gebäudes. CAD-Pläne betont das Format: bearbeitbare digitale Pläne, meist als DWG. Bestandspläne betont den Inhalt: den dokumentierten Ist-Zustand. Wir liefern beides. Mehr dazu auf unserer Seite zu Bestandsplänen.

In welchem CAD-Format bekomme ich die Pläne?

Standard ist das DWG-Format in einer gängigen, breit kompatiblen Version, ergänzt um PDF. Wenn deine Software eine bestimmte Version braucht, sag es uns, dann richten wir uns danach.

Kann ich die CAD-Pläne in meiner Software bearbeiten?

Ja. DWG lässt sich in praktisch jeder gängigen CAD-Software öffnen und weiterbearbeiten. Auf Wunsch richten wir die Layer-Struktur nach deinen Vorgaben ein, damit sie sich nahtlos einfügt.

Müsst ihr für die CAD-Pläne vor Ort kommen?

Ja, wenn die Pläne neu aus dem Gebäude entstehen, denn dafür erfassen wir den Bestand vor Ort. Wenn du bereits Pläne hast und sie nur ins CAD-Format überführen willst, ist das eine Plandigitalisierung und läuft ohne Vor-Ort-Termin.

Bekomme ich auch ein 3D-Modell?

Ja. Als optionalen Baustein liefern wir ein 3D-Bestandsmodell (BIM-ready) als weißes Geometriemodell im offenen IFC-Format, mit dem Architektur, Fachplanung und Statik auf demselben Bestand arbeiten.

Arbeitet SMART+AGILE bundesweit?

Ja. Wir erfassen Bestandsgebäude und erstellen CAD-Pläne bundesweit. Größenordnung und Zugänglichkeit deines Objekts entscheiden über den Ablauf.
