CAD-Pläne erstellen lassen

Bestandspläne aus dem Laserscan

CAD-Pläne

Grundrisse · Schnitte · Ansichten · DWG/PDF

Du brauchst maßgenaue Bestandspläne deines Gebäudes. Aus dem 3D-Laserscan bekommst du prüffähige CAD-Pläne: Grundrisse aller Geschosse, Längs- und Querschnitte sowie Ansichten, vollständig bemaßt.

Angebot anfordernErstgespräch vereinbaren
RAUM 01RAUM 02RAUM 03BESTANDSPLAN
Wofür du sie brauchst

Wann CAD-Pläne anstehen

Immer dann, wenn du belastbare Pläne deines Gebäudes brauchst und die vorhandenen Unterlagen fehlen, veraltet sind oder nicht zum realen Zustand passen. Typische Anlässe:

Umbau, Sanierung, Modernisierung

Du planst am Bestand und brauchst eine maßgenaue Grundlage. Statt unsicherer Altpläne bekommst du den realen Ist-Zustand als sauberen, bemaßten Plansatz.

Planungsgrundlage für Architekten und Fachplaner

Im bearbeitbaren DWG planst du direkt in deinen eigenen Tools weiter. Eine maßgenaue Grundlage aus dem 3D-Laserscan, statt veralteter Altpläne.

Fehlende oder veraltete Bestandspläne

Für ältere Gebäude existieren oft keine verlässlichen Pläne mehr. Du bekommst einen vollständigen, aktuellen Bestandsplan über alle Geschosse.

Ein Scan, viele Ergebnisse

Später jederzeit erweiterbar

Deine CAD-Pläne entstehen aus demselben 3D-Aufmaß wie alle anderen Datenpakete. Punktwolke, IFC-Modell, Aufteilungsplan oder Flächen kannst du später jederzeit ergänzen.

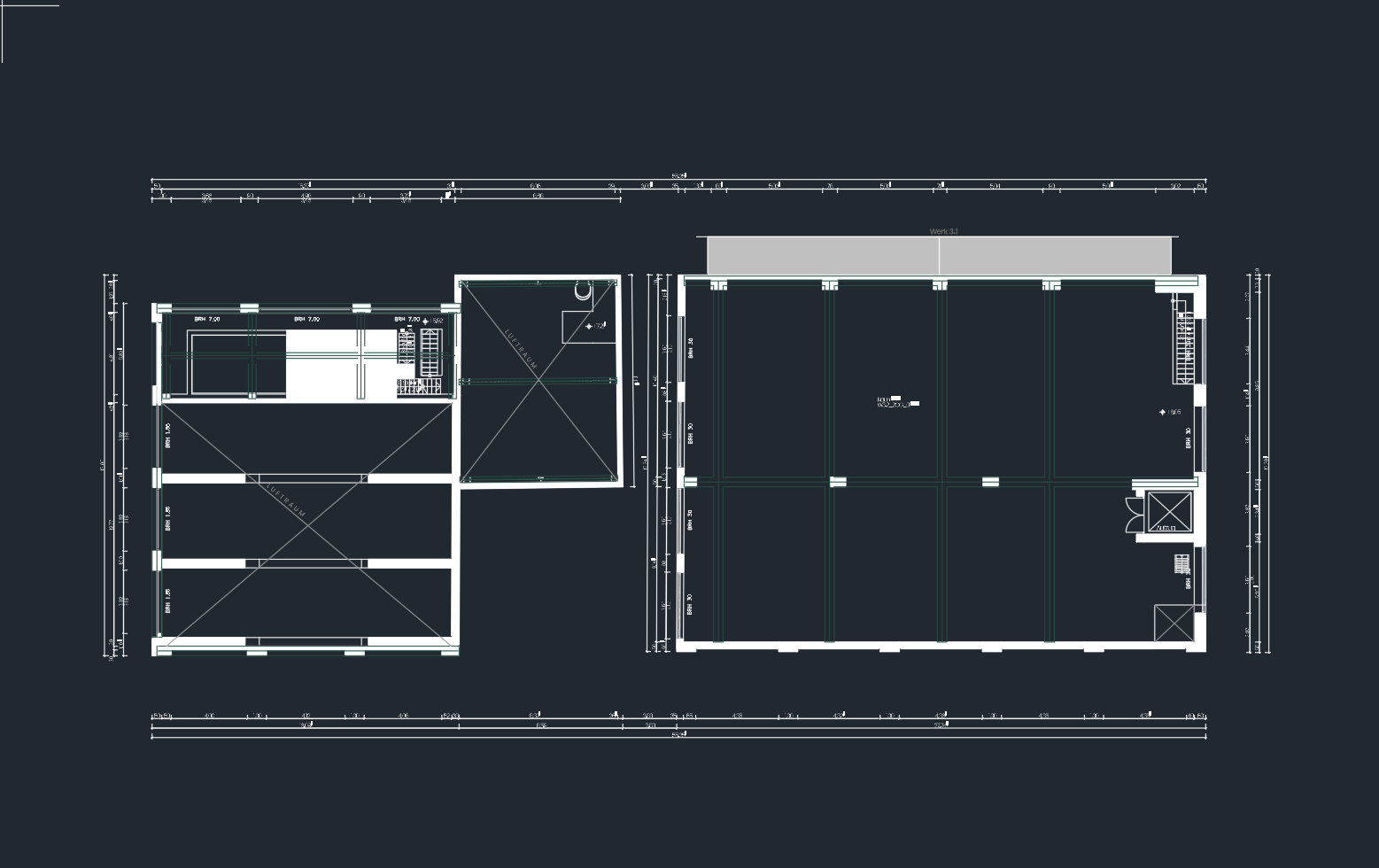

Echtes ProjektbeispielCAD-Bestandsplan: bemaßter Grundriss aus einem echten Projekt, abgeleitet aus dem 3D-Laserscan

Noch unklar, welche Pläne dein Projekt braucht? Lass uns kurz sprechen, wir ordnen das gemeinsam ein.

Was du bekommst

Was in deinen CAD-Plänen steckt

Deine CAD-Pläne werden aus dem 3D-Laserscan und einem präzisen Bestandsmodell deiner Immobilie abgeleitet. So sind sie die belastbare, maßgenaue Grundlage für jede weitere Planung.

Grundlage

Scan und Bestandsmodell

3D-Laserscan über alle Geschosse, berührungsfrei und in einem Durchgang. Daraus entsteht ein präzises 3D-Bestandsmodell als Grundlage, angelehnt an LOG 300.

Pläne

Grundrisse aller Geschosse

Ein vollständiger Grundriss für jedes Geschoss der gesamten Immobilie, sauber als CAD-Zeichnung aufbereitet, mit Wänden, Öffnungen und Raumaufteilung.

EG/OG
Pläne

Längs- und Querschnitte

Schnitte durch das Gebäude zeigen Geschosshöhen, Decken- und Wandaufbau im Zusammenhang, durchgängig über alle Ebenen.

A-A
Pläne

Ansichten

Die Außenansichten der Fassaden, abgeleitet aus der Erfassung der sichtbaren und zugänglichen Gebäudeaußenseiten.

ANSICHT
Vollständig

Bemaßung und Beschriftung

Bemaßung mit Wandstärken, Gebäudeversprüngen und Gesamtmaß, dazu Höhenkoten, Treppensteigungen und in Ansichten und Schnitten die Gebäudehöhen.

R 01R 02+2,75 m
Übergabe

Übergabe in DWG und PDF

Bearbeitbares DWG für die Weiterplanung, dazu PDF im Ausgabemaßstab 1:100 zum direkten Ansehen, Teilen und Drucken.

DWGPDF1:100
So läuft es ab

Von der Anfrage bis zu deinen Plänen

Vier Schritte, klar geführt. Du weißt jederzeit, wo dein Projekt steht.

01

Angebot anfordern

Du beschreibst dein Objekt und forderst dein Angebot an. Das dauert nur wenige Minuten.

02

Angebot erhalten

Du bekommst ein klar aufgeschlüsseltes Angebot. Verständlich, strukturiert und ohne versteckte Kosten.

03

Scan vor Ort

Wir stimmen den Termin mit dir ab und erfassen die gesamte Immobilie berührungsfrei, einmal durch alle Räume.

04

CAD-Pläne erhalten

Du bekommst deine Bestandspläne in DWG und PDF, bereit für die Weiterplanung in deinen CAD-Programmen.

300+Erfasste Objekte
480.000 m²Gescannte Bruttogrundfläche

Erfasst für Wohnungsunternehmen, Hausverwaltungen, Projektentwickler und private Eigentümer. Vom Mehrfamilienhaus bis zum Gewerbeportfolio.

Was wir von dir brauchen: Zugang zu allen Räumen. Ein Ansprechpartner vor Ort ist hilfreich, den Rest übernehmen wir.

Angebot anfordern

KURZER PROJEKT-CHECK

Sag uns kurz, um welches Objekt es geht.
Du bekommst ein klar aufgeschlüsseltes Angebot für deine CAD-Pläne.

Pflichtfeld

Schritt 1 von 3

Gebäude & Objekt(e)

Falls keine vorhanden: 0 eintragen.

Falls keine vorhanden: 0 eintragen.

Bitte an die Hausnummer denken — das hilft deinem Angebot. Bei mehreren Objekten alle Anschriften angeben.

BGF = Grundfläche nach Außenmaßen × alle Geschosse (z. B. KG + EG + OG + DG), inkl. Wände & Treppenhaus.

Schritt 2 von 3

Zusatzleistungen (optional)

✓ Datenpaket CAD-Pläne
Schritt 3 von 3

Kontakt

Danke — deine Anfrage ist raus. ✓

Wir prüfen deine Angaben und melden uns mit einem klaren Angebot.

Dein nächster Schritt

Bereit für deine CAD-Pläne?

Beschreib uns dein Objekt, dann bekommst du ein klares Angebot für deine Bestandspläne. Oder lass uns vorher kurz sprechen, wenn du noch Fragen zur Erfassung oder zu den Formaten hast.

Wolfgang Becker, dein Ansprechpartner bei SMART+AGILE

Du sprichst direkt mit Wolfgang.

Angebot anfordernErstgespräch vereinbaren
Häufige Fragen

Was sind CAD-Pläne?

CAD-Pläne sind technische Bestandspläne deines Gebäudes, erstellt mit professioneller CAD-Software (Computer-Aided Design). Bei uns umfassen sie Grundrisse aller Geschosse, Längs- und Querschnitte sowie Ansichten im Maßstab 1:100, vollständig bemaßt und beschriftet.

Wie entstehen die Pläne?

Wir erfassen dein Gebäude per 3D-Laserscan über alle Geschosse und erstellen daraus ein präzises 3D-Bestandsmodell, angelehnt an LOG 300 (Level of Geometry). Aus diesem Modell leiten wir die CAD-Pläne ab. So bilden sie den realen Ist-Zustand maßgenau ab, statt veraltete Altpläne fortzuschreiben.

In welchen Formaten bekomme ich die Pläne?

Du bekommst die Pläne als bearbeitbares DWG für die Weiterplanung, dazu als PDF im Ausgabemaßstab 1:100 zum Ansehen, Teilen und Drucken.

Was enthalten die Pläne genau?

Der Plansatz umfasst Grundrisse aller Geschosse, alle Gebäudeansichten (Fassaden) sowie Längs- und Querschnitte je Gebäude. Wo es die Darstellung übersichtlicher macht, kombinieren wir Ansicht und Schnitt in einer Zeichnung. Jeder Raum ist mit seiner Nutzung beschriftet. Im Grundriss bemaßen wir mit Außenmaßketten (Fenster mit Höhen, Wandstärken innen und außen, Gebäudeversprünge und Gesamtmaß), Höhenkoten und den Steigungsverhältnissen der Treppen; in Ansichten und Schnitten zusätzlich mit Maßketten zu Gelände und Gebäudehöhe sowie Höhenkoten. Dargestellt werden außerdem Sanitär- und Küchenobjekte (in ihrer Anzahl erkennbar, ohne Detailausarbeitung) sowie angrenzende Außenanlagen wie Vordächer und Außentreppen.

Was kosten CAD-Pläne?

Modellbasierte Leistungen kalkulieren wir flächenabhängig in m²-Staffeln, größere Objekte werden anteilig günstiger. Du bekommst ein klar aufgeschlüsseltes Angebot ohne versteckte Kosten, abgestimmt auf Größe und Umfang deines Objekts.

Kann ich später weitere Ergebnisse ergänzen?

Ja. Deine CAD-Pläne entstehen aus demselben 3D-Aufmaß wie alle anderen Datenpakete. Punktwolke, IFC-Modell, Aufteilungsplan oder eine Flächenberechnung lassen sich aus derselben Datengrundlage jederzeit ergänzen.
