CAD-Schnitt · bearbeitbar im DWG-Format

CAD-Schnitt erstellen lassen

Du brauchst den Schnitt deines Gebäudes als bearbeitbare CAD-Datei, mit allen Höhen. SMART+AGILE erfasst dein Gebäude vor Ort und liefert den maßhaltigen CAD-Schnitt als DWG und PDF.

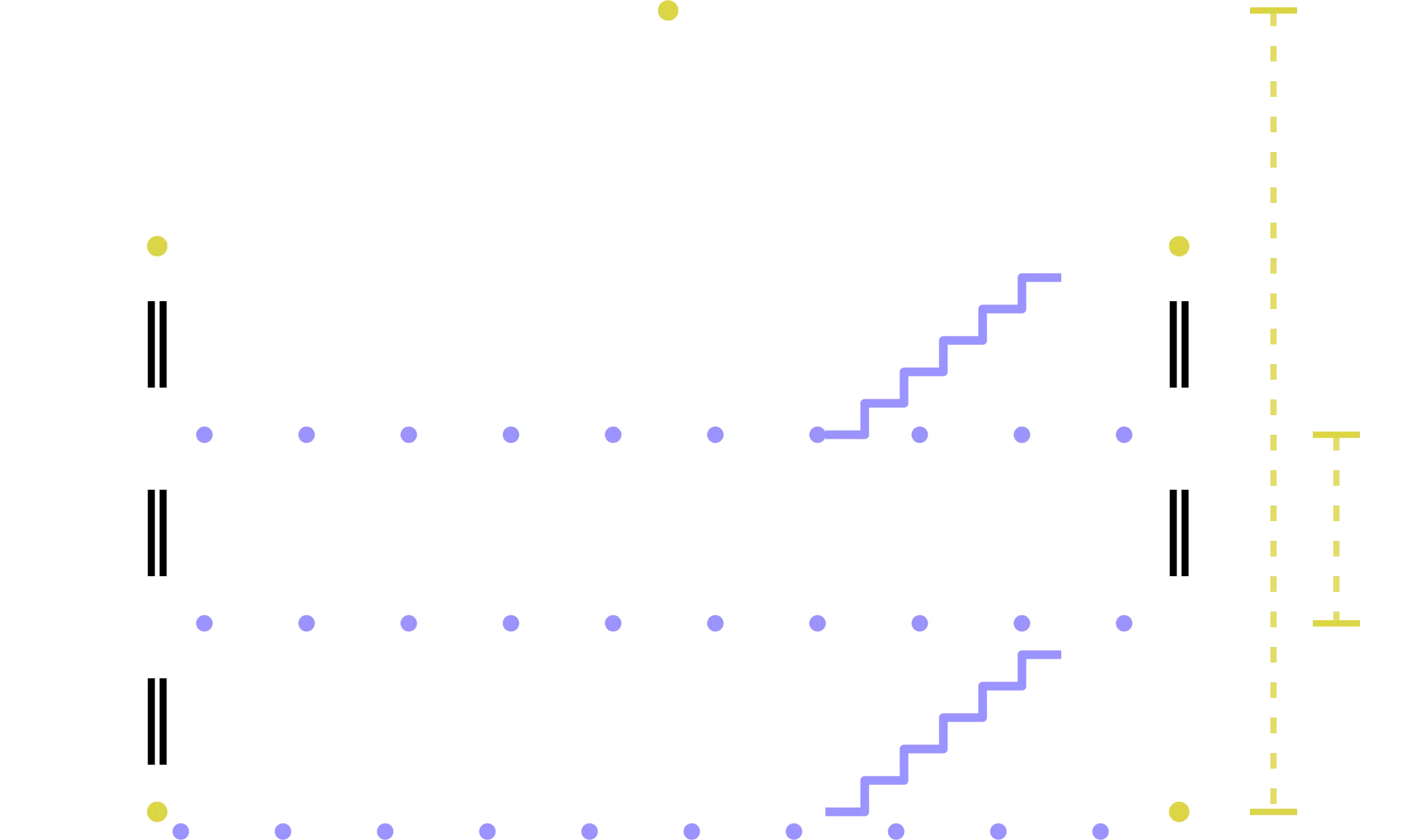

CAD-Pläne: links ein Gebäude, rechts der daraus erstellte bearbeitbare CAD-Plan mit Wandlinien und Maßketten.

Worum geht’s

Maßhaltiger CAD-Schnitt mit Geschosshöhen als bearbeitbare DWG-Datei und als PDF, aus einer Vor-Ort-Erfassung.

Was du bekommst

CAD-Pläne in Grundriss, Schnitt und Ansicht als bearbeitbare DWG-Datei und als PDF. Optional als 3D-Bestandsmodell (BIM-ready).

Wie’s weitergeht

Konkretes Angebot ohne Verpflichtung auf Basis deiner Objektdaten.

Der CAD-Schnitt: Höhen bearbeitbar im DWG-Format

Ein CAD-Schnitt zeigt dein Gebäude in der Vertikalen, mit Geschosshöhen, Decken und Dachaufbau, als bearbeitbare CAD-Datei. So lassen sich Höhen direkt am Rechner abgreifen und weiterverwenden.

SMART+AGILE erstellt deine CAD-Pläne aus einer Erfassung vor Ort. Mit dem körpergetragenen NavVis VLX wird dein Gebäude während der Begehung aufgenommen, daraus zeichnen wir die maßhaltigen CAD-Pläne in Grundriss, Schnitt und Ansicht.

Die Genauigkeit der Erfassung liegt nach Hersteller-Spezifikation typischerweise bei wenigen Millimetern bis ein bis zwei Zentimetern, abhängig von Objekt und Bedingungen. Du bekommst das Ergebnis als bearbeitbare DWG-Datei, lesbar in praktisch jeder gängigen CAD-Software, ergänzt um ein PDF.
