Aufmaßzeichnung erstellen lassen
Grundriss · Schnitt · Ansicht · Maße

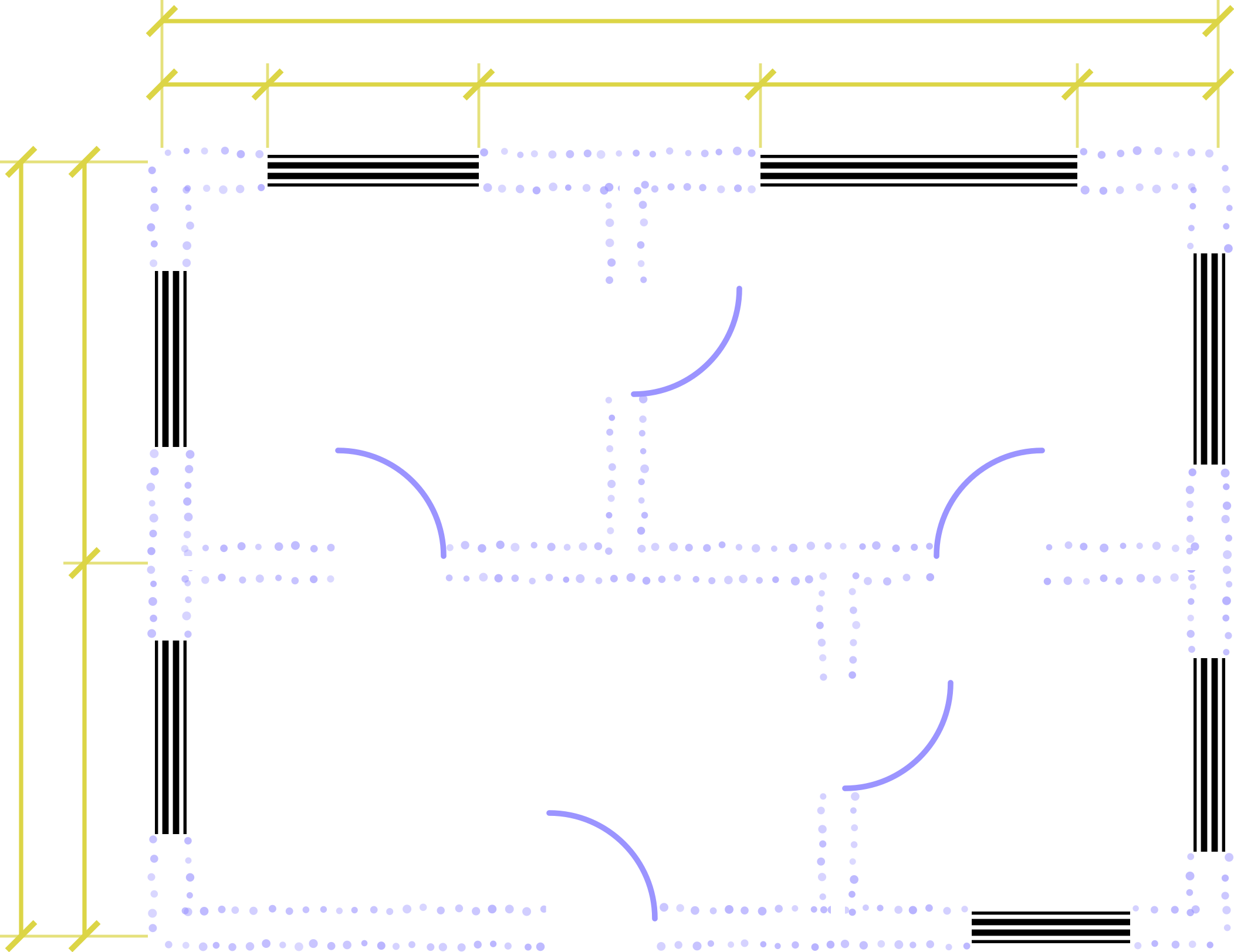

Die Aufmaßzeichnung ist das gezeichnete Ergebnis eines Gebäudeaufmaßes: der reale Bestand in maßhaltiger Darstellung. SMART+AGILE erfasst dein Gebäude vor Ort per Mobile Mapping und liefert die Aufmaßzeichnung in Grundriss, Schnitt und Ansicht als DWG und PDF.
Maßhaltige Aufmaßzeichnung aus dem Aufmaß per Mobile Mapping: Grundriss, Schnitt und Ansicht als DWG und PDF.
Maßhaltige Bestandspläne in Grundriss, Schnitt und Ansicht als DWG und PDF. Optional dazu ein IFC-Modell in LOG 300.
Konkretes Angebot ohne Verpflichtung auf Basis deiner Objektdaten.
Was eine Aufmaßzeichnung ist
Die Aufmaßzeichnung übersetzt das Aufmaß deines Gebäudes in maßhaltige Pläne. Jedes Maß stammt direkt aus der Vor-Ort-Erfassung, nicht aus alten Unterlagen.
SMART+AGILE erfasst deinen Bestand vor Ort per Mobile Mapping: Ein mobiler 3D-Laserscanner wird durch das Gebäude getragen und erfasst die Geometrie kontinuierlich während der Begehung, in einem Durchgang über alle Geschosse. Aus der registrierten Punktwolke modellieren wir das Gebäude und leiten daraus die maßhaltigen Bestandspläne in Grundriss, Schnitt und Ansicht ab.
Die Erfassung liefert eine lückenlose, registrierte Punktwolke aus Millionen Messpunkten über alle Geschosse. Für die Bestandsplanung ist das die passende Grundlage: belastbar für Architektur, Fachplanung und Gewerke, und deutlich verlässlicher als Ableitungen aus alten Bauakten.
Jetzt Angebot anfordern: Aufmaßzeichnung
Wenige Angaben zu deinem Objekt reichen für ein konkretes Angebot. Unverbindlich und ohne versteckte Kosten.
Lieber erst sprechen oder eine andere Anfrage stellen?
Worauf es bei der Aufmaßzeichnung ankommt
Drei Punkte machen eine brauchbare Aufmaßzeichnung aus.
Aus echtem Aufmaß vor Ort
Die Zeichnung entsteht aus der Erfassung per Mobile Mapping, nicht aus Schätzungen oder alten Plänen. Jedes Maß stammt aus der registrierten Punktwolke deines Gebäudes.
Grundriss, Schnitt und Ansicht
Die Aufmaßzeichnung umfasst die Darstellungen, die dein Vorhaben braucht: Grundrisse aller Geschosse, Schnitte und Ansichten, mit Außenbemaßung und Höhenangaben.
Basis für die weitere Planung
Architektur, Fachplanung und Gewerke setzen direkt auf der Aufmaßzeichnung auf, ohne erneutes Aufmaß. Als DWG lässt sie sich in jeder gängigen CAD-Software weiterbearbeiten.
Was du nach der Erfassung bekommst
Bei SMART+AGILE bekommst du dein Datenpaket aus einer Hand: ein klar definierter Lieferumfang, du wählst, was du brauchst, und bekommst genau das geliefert.
Datenpaket CAD-Pläne
Maßhaltige Bestandspläne in Grundriss, Schnitt und Ansicht mit Außenbemaßung, Höhenangaben, Fensteröffnungen und Raumbeschriftung. Übergabe als DWG und PDF, Maßstab 1:100.
IFC-Modell
Wenn deine Planung ein 3D-Modell verlangt, bekommst du zusätzlich das 3D-Bestandsmodell als IFC in LOG 300. So arbeiten Architektur und Fachplanung auf demselben Bestand.
Flächen nach DIN 277 oder WoFlV
Für Vermarktung, Verwaltung oder Aufteilung ergänzen wir die Bestandspläne um Flächenpläne je Geschoss und eine Flächentabelle nach DIN 277 oder WoFlV, übergeben als PDF und XLS.
Du willst wissen, was deine Aufmaßzeichnung kostet?
Hol dir ein konkretes Angebot, unverbindlich und ohne versteckte Kosten.
Wie wir starten: von der Anfrage bis zur Lieferung
Erstkontakt: wenige Angaben reichen
Für ein konkretes Angebot brauchen wir am Anfang nur die Eckdaten deines Objekts: Gebäudeart, Lage, Anzahl der Einheiten und die ungefähre Bruttogrundfläche. Zugang und vorhandene Unterlagen klären wir, sobald der Termin steht.
Vor-Ort-Begehung
Vor Ort erfassen wir das Gebäude per Mobile Mapping in einem systematischen Durchgang durch alle Räume, berührungsfrei und im laufenden Betrieb. Die Räume müssen dafür weder leer noch unbewohnt sein, niemand muss ausziehen.
Auswertung und Lieferung
Nach der Begehung registrieren wir die Punktwolke, modellieren daraus das Gebäude und leiten die maßhaltigen Bestandspläne ab. Du erhältst dein Datenpaket strukturiert als DWG und PDF, optional mit IFC-Modell und Flächen.
Bereit für deine Aufmaßzeichnung?
Hol dir ein konkretes Angebot, unverbindlich und ohne versteckte Kosten.
Häufige Fragen zur Aufmaßzeichnung
Was kostet eine Aufmaßzeichnung?
Der Aufwand hängt von Gebäudegröße, Anzahl der Einheiten, Zugänglichkeit und den gewählten Bausteinen ab. Wir kalkulieren flächenabhängig in m²-Staffeln, größere Objekte werden anteilig günstiger. Du erhältst nach deiner Anfrage ein konkretes Angebot auf Basis deiner Objektdaten, unverbindlich und ohne versteckte Kosten.
Wie verlässlich ist die Aufmaßzeichnung?
Die Zeichnung beruht auf der Erfassung per Mobile Mapping, einer lückenlosen, registrierten Punktwolke über alle Geschosse. Vor der Übergabe prüfen wir jeden Plan gegen die Punktwolke. So bekommst du eine belastbare Grundlage für Planung und Ausführung.
Warum reichen meine alten Pläne nicht?
Alte Bauakten geben oft den Planungsstand wieder, nicht den gebauten und über die Jahre veränderten Zustand. Wände wurden versetzt, Öffnungen geschlossen, Anbauten ergänzt. Eine Vor-Ort-Erfassung bildet den realen Ist-Zustand ab.
In welchem Format bekomme ich die Aufmaßzeichnung?
Standard ist die bearbeitbare DWG-Datei, dazu ein PDF zum direkten Teilen. DWG lässt sich in praktisch jeder gängigen CAD-Software öffnen und weiterbearbeiten. Der Standardmaßstab ist 1:100.
Kann ich auch ein 3D-Modell bekommen?
Ja. Als optionalen Baustein bekommst du das 3D-Bestandsmodell im offenen IFC-Format in LOG 300, als reines Geometriemodell ohne Material- und Bauteileigenschaften. Mehr dazu auf unserer Seite zur BIM-Modellierung im Bestand.
Müssen die Räume beim Aufmaß leer oder unbewohnt sein?
Nein. Die Erfassung per Mobile Mapping läuft im bewohnten oder genutzten Zustand, in einem Durchgang durch alle Räume. Niemand muss ausziehen oder den Betrieb unterbrechen.
Arbeitet SMART+AGILE bundesweit?
Ja. Wir erfassen Bestandsgebäude bundesweit. Größe und Zugänglichkeit deines Objekts bestimmen den Ablauf vor Ort, den Zeitplan bekommst du mit dem Angebot.
